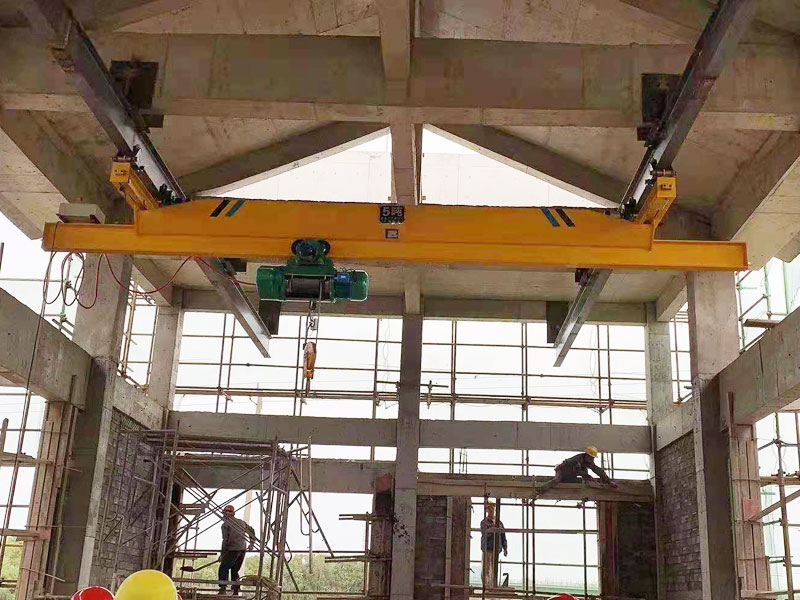

LX型电动单梁悬挂起重机与CD1、MD1型电动葫芦配套使用，构成有轨运行的轻小型起重机。该机多用于机械制造。装配车间及仓库、山洞等场所。运行轨道用工字钢。
本产品是中级工作制，起重量0.5、1.2.3.5.10吨，跨度在3-16米范围内。工作环境温度为-20C-35C之间，操作方式为地面操作(有线和无线两种)。
本产品不易在易燃、易爆的介质中或具有很大温度与酸、碱类气体的场所工作，也不适用于吊运融化的金属、有毒物和易燃物的工作。
本机适用于工厂、仓库建筑物轨面到屋架下弦高度≤500mm的场所。小车采用配套电动葫芦。结构灵活，运行安全可靠。如跨度有特殊要求，本公司可代为非标设计制造。
技术参数
| 型号 | LX0.5-S | ||||||||||||||||
| 起重量(t) | 0.5 | ||||||||||||||||
| 运行机构 | 速度(m/min) | 20 30 | |||||||||||||||
| 电动机 | 型号 | ZDY I 12-4 | |||||||||||||||
| 功率(kw) | 0.4x2 | ||||||||||||||||
| 电动葫芦 | 型号 | CD1 | MD1 | ||||||||||||||
| 起升高度(m) | 6 9 12 18 | ||||||||||||||||
| 速度 | 起升 | (m/min) | 8 | 8/0.8 | |||||||||||||
| 运行 | 20 | 30 | |||||||||||||||
| 工作级别 | A3-A5 | ||||||||||||||||
| 电源 | 三相交流 380V 50Hz | ||||||||||||||||
| 车轮直径(mm) | 130 | ||||||||||||||||
| 工字钢轨道 | 120a-132c | ||||||||||||||||
| 跨度 | (m) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | ||
| 整机长度 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||
| 轮压 | 大·Max | (kN) | 4.7 | 4.8 | 5.1 | 5.2 | 5.3 | 5.9 | 6.0 | 6.2 | 6.4 | 6.5 | 7.1 | 7.3 | 7.5 | 7.7 | |
| 小·Min | 1.2 | 1.3 | 1.6 | 1.7 | 1.9 | 2.4 | 2.6 | 2.7 | 2.9 | 3.1 | 3.7 | 3.9 | 4.1 | 4.3 | |||
| 质量 | 0.67 | 0.70 | 0.82 | 0.87 | 0.92 | 1.14 | 1.21 | 1.28 | 1.47 | 1.54 | 1.71 | 1.79 | 1.87 | 1.95 | |||
| 外形尺寸 | A | (mm) | 512 | 562 | 592 | ||||||||||||
| h | 550 | ||||||||||||||||
| h0 | 273 | 328 362 | |||||||||||||||
| Hmax | 831 861 | ||||||||||||||||
| L | 1000 | ||||||||||||||||
| L1 | 234 | ||||||||||||||||
| L2 | 154 | ||||||||||||||||
| B | 1500 | 2000 | 2500 | ||||||||||||||
| W | 1000 | 1500 | 2000 | ||||||||||||||
本样所提供重量为设计值，制造值±15%
| 型号 | LX1-S | ||||||||||||||||
| 起重量(t) | 1 | ||||||||||||||||
| 运行机构 | 速度(m/min) | 20 30 | |||||||||||||||
| 电动机 | 型号 | ZDY1 12-4 | |||||||||||||||
| 功率(kw) | 0.4x2 | ||||||||||||||||
| 电动葫芦 | 型号 | CD1 | MD1 | ||||||||||||||
| 起升高度(m) | 6 9 12 18 | ||||||||||||||||
| 速度 | 起升 | (m/min) | 8 | 8/0.8 | |||||||||||||
| 运行 | 20 | 30 | |||||||||||||||
| 工作级别 | A3-A5 | ||||||||||||||||
| 电源 | 三相交流 380V 50Hz | ||||||||||||||||
| 车轮直径(mm) | 130 | ||||||||||||||||
| 工字钢轨道 | 120a-132c | ||||||||||||||||
| 跨度 | (m) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | ||
| 整机长度 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||
| 轮压 | 大·Max | (kN) | 7.4 | 7.5 | 7.9 | 8.0 | 8.2 | 8.7 | 8.9 | 9.1 | 9.3 | 9.5 | 10.3 | 10.5 | 10.7 | 10.9 | |
| 小·Min | 1.3 | 1.4 | 1.8 | 2.0 | 2.2 | 2.7 | 2.9 | 3.0 | 3.2 | 3.4 | 4.5 | 4.7 | 4.9 | 5.1 | |||
| 质量 | 0.76 | 0.79 | 0.94 | 1.01 | 1.08 | 1.28 | 1.36 | 1.43 | 1.50 | 1.58 | 1.97 | 2.05 | 2.1.3 | 22 | |||
| 外形尺寸 | A | (mm) | 562 | 592 | 612 | ||||||||||||
| h | 660 | ||||||||||||||||
| h0 | 328 | 362 | 600 | ||||||||||||||
| Hmax | 831 | 861 | 881 | ||||||||||||||
| L | 750 | 1000 | |||||||||||||||
| L1 | 256 | ||||||||||||||||
| L2 | 154 | ||||||||||||||||
| B | 1500 | 2000 | 2500 | ||||||||||||||
| W | 1000 | 1500 | 2000 | ||||||||||||||
本样所提供重量为设计值，制造值±15%
| 型号 | LX2-S | ||||||||||||||||
| 起重量(t) | 2 | ||||||||||||||||
| 运行机构 | 速度(m/min) | 20 30 | |||||||||||||||
| 电动机 | 型号 | ZDY I 12-4 | |||||||||||||||
| 功率(kw) | 0.4x2 | ||||||||||||||||
| 电动葫芦 | 型号 | CD1 MD1 | |||||||||||||||
| 起升高度(m) | 6 9 12 18 | ||||||||||||||||
| 速度 | 起升 | (m/min) | 8 8/0.8 | ||||||||||||||
| 运行 | 20 30 | ||||||||||||||||
| 工作级别 | A3-A5 | ||||||||||||||||
| 电源 | 三相交流 380V 50Hz | ||||||||||||||||
| 车轮直径(mm) | 130 | ||||||||||||||||
| 工字钢轨道 | 120a-132c | ||||||||||||||||
| 跨度 | (m) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | ||
| 整机长度 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||
| 轮压 | 大·Max | (kN) | 13.0 | 13.2 | 13.4 | 13.6 | 13.8 | 14.4 | 14.6 | 14.8 | 15.0 | 15.2 | 15.8 | 16.0 | 16.2 | 16.4 | |
| 小·Min | 1.5 | 1.7 | 1.9 | 2.1 | 2.3 | 3.2 | 3.4 | 3.6 | 3.8 | 4.0 | 4.5 | 4.7 | 4.9 | 5.1 | |||
| 质量 | 0.92 | 0.99 | 1.07 | 1.14 | 1.22 | 1.55 | 1.63 | 1.71 | 1.79 | 1.87 | 2.06 | 2.14 | 2.22 | 2.30 | |||
| 外形尺寸 | A | (mm) | 592 | 612 | |||||||||||||
| h | 840 | ||||||||||||||||
| h0 | 362 | 600 | |||||||||||||||
| Hmax | 861 | 881 | |||||||||||||||
| L | 750 | 1000 | |||||||||||||||
| L1 | 277.5 | ||||||||||||||||
| L2 | 152.5 | ||||||||||||||||
| B | 1500 | 2000 | 2500 | ||||||||||||||
| W | 1000 | 1500 | 2000 | ||||||||||||||
本样所提供重量为设计值，制造值±15%
| 型号 | LX3-S | ||||||||||||||||
| 起重量(t) | 0.5 | ||||||||||||||||
| 运行机构 | 速度(m/min) | 20 30 | |||||||||||||||
| 电动机 | 型号 | ZDY I 21-4 | |||||||||||||||
| 功率(kw) | 0.4x2 | ||||||||||||||||
| 电动葫芦 | 型号 | CD1 | MD1 | ||||||||||||||
| 起升高度(m) | 6 9 12 18 | ||||||||||||||||
| 速度 | 起升 | (m/min) | 8 | 8/0.8 | |||||||||||||
| 运行 | 20 | 30 | |||||||||||||||
| 工作级别 | A3-A5 | ||||||||||||||||
| 电源 | 380V 50Hz 3PH | ||||||||||||||||
| 车轮直径(mm) | 130 | ||||||||||||||||
| 120a-132c | |||||||||||||||||
| 跨度 | (m) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | ||
| 整机长度 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||
| 轮压 | 大·Max | (kN) | 18.5 | 18.7 | 18.9 | 19.2 | 19.4 | 19.9 | 20.1 | 20.4 | 20.7 | 20.9 | 21.2 | 21.5 | 21.7 | 22.0 | |
| 小·Min | 2.0 | 2.2 | 2.4 | 2.7 | 2.9 | 3.4 | 3.6 | 3.9 | 4.2 | 4.4 | 4.7 | 5.0 | 5.2 | 5.5 | |||
| 质量 | 1.14 | 1.22 | 1.30 | 1.38 | 1.48 | 1.65 | 1.75 | 1.85 | 1.95 | 2.05 | 2.19 | 2.29 | 2.39 | 2.49 | |||
| 外形尺寸 | A | (mm) | 642 | ||||||||||||||
| h | 930 | ||||||||||||||||
| h0 | 630 | ||||||||||||||||
| Hmax | 900 | ||||||||||||||||
| L | 750 | 1000 | |||||||||||||||
| L1 | 278.5 | ||||||||||||||||
| L2 | 151 | ||||||||||||||||
| B | 1500 | 2000 | 2500 | ||||||||||||||
| W | 1000 | 1500 | 2000 | ||||||||||||||
本样所提供重量为设计值，制造值±15%
| 型号 | LX5-S | ||||||||||||||||
| 起重量(t) | 5 | ||||||||||||||||
| 运行机构 | 速度(m/min) | 20 30 | |||||||||||||||
| 电动机 | 型号 | ZDY1 12-4 | |||||||||||||||
| 功率(kw) | 0.4x2 | ||||||||||||||||
| 电动葫芦 | 型号 | CD1 | MD1 | ||||||||||||||
| 起升高度(m) | 6 9 12 18 | ||||||||||||||||
| 速度 | 起升 | (m/min) | 8 | 8/0.8 | |||||||||||||
| 运行 | 20 | 30 | |||||||||||||||
| 工作级别 | A3-A5 | ||||||||||||||||
| 电源 | 380V 50Hz 3PH | ||||||||||||||||
| 车轮直径(mm) | 130 | ||||||||||||||||
| 120a-132c | |||||||||||||||||
| 跨度 | (m) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | ||
| 整机长度 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||
| 轮压 | 大·Max | (kN) | 29.5 | 29.7 | 29.9 | 30.2 | 30.4 | 31.0 | 31.2 | 31.6 | 31.8 | 32.0 | 32.9 | 33.2 | 33.5 | 33.8 | |
| 小·Min | 2.0 | 2.2 | 2.4 | 2.7 | 2.9 | 3.5 | 3.7 | 4.0 | 4.3 | 4.5 | 5.4 | 5.7 | 6.0 | 6.3 | |||
| 质量 | 1.38 | 1.46 | 1.54 | 1.62 | 1.70 | 1.92 | 2.02 | 2.12 | 2.22 | 2.32 | 2.46 | 2.56 | 2.66 | 2.76 | |||
| 外形尺寸 | A | (mm) | 652 | ||||||||||||||
| h | 1185 | ||||||||||||||||
| h0 | 640 | 740 | |||||||||||||||
| Hmax | 910 | ||||||||||||||||
| L | 750 | 1000 | |||||||||||||||
| L1 | 301.5 | ||||||||||||||||
| L2 | 170 | ||||||||||||||||
| B | 1500 | 2000 | 2500 | ||||||||||||||
| W | 1000 | 1500 | 2000 | ||||||||||||||
本样所提供重量为设计值，制造值±15%
| 型号 | LX10-S | ||||||||||||||||
| 起重量(t) | 2 | ||||||||||||||||
| 运行机构 | 速度(m/min) | 20 30 | |||||||||||||||
| 电动机 | 型号 | ZDY I 12-4 | |||||||||||||||
| 功率(kw) | 0.4x2 | ||||||||||||||||
| 电动葫芦 | 型号 | CD1 | MD1 | ||||||||||||||
| 起升高度(m) | 6 9 12 18 | ||||||||||||||||
| 速度 | 起升 | (m/min) | 8 | 8/0.8 | |||||||||||||
| 运行 | 20 30 | ||||||||||||||||
| 工作级别 | A3-A5 | ||||||||||||||||
| 电源 | 380V 50Hz 3PH | ||||||||||||||||
| 车轮直径(mm) | 150 | ||||||||||||||||
| 125c-163c | |||||||||||||||||
| 跨度 | (m) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | ||
| 整机长度 | 4.0 | 5.0 | 6.5 | 7.5 | 8.5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||
| 轮压 | 大·Max | (kN) | 5.91 | 59.4 | 60.1 | 60.4 | 60.9 | 61.2 | 61.5 | 61.9 | 62.3 | 62.9 | 63.4 | 64.1 | 64.5 | 64.9 | |
| 小·Min | 3.3 | 3.7 | 4.3 | 4.6 | 5.1 | 5.4 | 5.7 | 6.2 | 6.5 | 7.1 | 7.7 | 8.3 | 8.7 | 9.1 | |||
| 质量 | 2.47 | 2.61 | 2.87 | 2.98 | 3.19 | 3.31 | 3.43 | 3.61 | 3.75 | 3.98 | 4.21 | 4.48 | 4.63 | 4.79 | |||
| 外形尺寸 | A | (mm) | 770 | 790 | 830 | ||||||||||||
| h | 1350 | ||||||||||||||||
| h0 | 385 | 660 | 780 | 870 | |||||||||||||
| Hmax | 1065 | 1085 | 1125 | ||||||||||||||
| L | 500 | 750 | 1000 | ||||||||||||||
| L1 | 900 | ||||||||||||||||
| L2 | 900 | ||||||||||||||||
| B | 1500 | 2000 | 2500 | ||||||||||||||
| W | 1000 | 1500 | 2000 | ||||||||||||||
本样所提供重量为设计值，制造值±15%
