集装箱吊

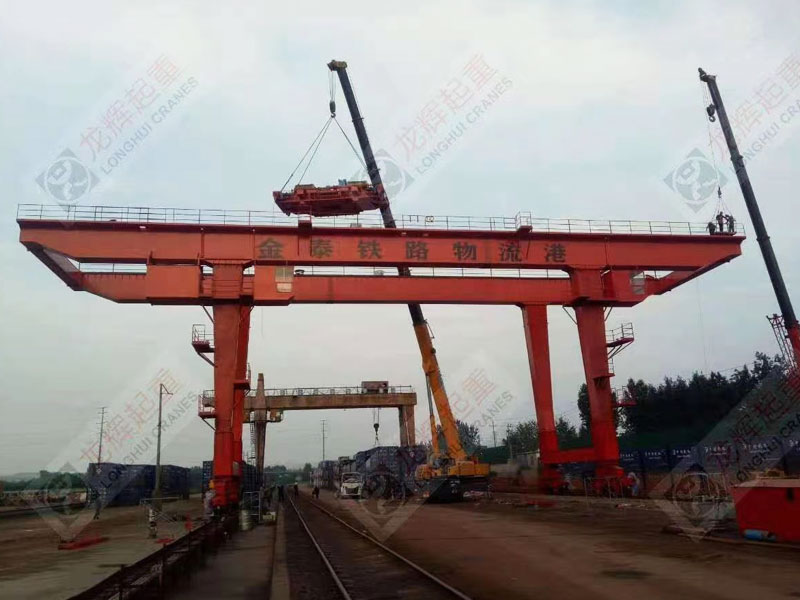

       集装箱吊,轨道式集装箱门式起重机由主粱、刚性和柔性门腿、运行小车、起升机构、大 车运行机构、电气系统、操作驾驶室等组成。根据堆场作业工艺，在单门腿方向或双门腿方向外伸悬臂成为单悬臂或双悬臂机型，不外伸成为无悬臂机型。根据场 地、集装箱储运工艺流程及装卸的车辆(集装箱卡车或铁路车辆)确定采用无悬臂、单悬臂和双悬臂的不同结构形式。

       轨道式集装箱门式起重机根据主梁与门腿的构造和采用的减摇装置而分成不同的形式。

       (1)双悬臂轨道式集装箱门式起重机由于集装箱需通过两侧门腿内空间。所 以门腿内的宽度方向净空较大。依门腿承载主梁的形式不同，双悬臂轨道式集装箱门式起重机一般采用门腿上部敞开成“U”形和门腿上部连通成“Π”形。无悬臂轨道式集装箱门式起重机的结构因集装箱不必通过门腿内空间，所以构造比较简单。

       (2)相对于岸边集装箱起重机，轨道式集装箱门式起重机的小车运行速度较低，一般不设减摇装置。如用户为减轻操作强度和提高生产率提出要求，则设置有减摇装置。对绳索式起升机构，其减摇一般通过对绳索施加阻尼来实现；对刚性起升机构，其减摇则通过刚性构件来实现。

       轨道式集装箱门式起重机主要用于集装箱铁路转运场和大型集装箱储运场的集装箱装卸、搬运和堆放。

       轨道式集装箱门式起重机主要有以下特点：

       ①起升速度较低而大车运行速度较高。根据集装箱堆场的需求，轨道式集装箱门式起重机起升高度按堆三过四或堆四过五来确定，由于起升高度不高，因此起升速度相应地较低。但集装箱堆场一般沿运行轨道方向长度较长，为达到一定的生产率，大车运行速度较高。

       ②小车运行速度可根据桥架跨度和两端外伸距确定。当跨度及悬臂长度较小时，小车运行速度和生产率要求相对可取较小值。当跨度较大，悬臂长度也较大时，小车运行速度可相应提高以满足生产率要求。

       ③当跨度超过40m时，大车高速运行过程中，由于两侧门腿运行阻力不同将会发生偏移，为此设置同步装置，通过电气控制系统保持两侧运行机构运行速度的同步。

       ④为满足较高的使用要求，电气驱动控制系统采用晶闸管直流或交流调速驱动 控制系统，以达到较好的调速和控制性能。电气控制系统也可采用常规交流涡流调速控制或交流定子调压调速驱动控制系统。对于速度较高的大车运行机构的电气控 制系统，通常用带电气制动的晶闸管直流、交流调速控制系统或交流定子调压调速控制系统，避免采用常规电气驱动系统中运行停车时靠制动器制动的方式,以免给 整机带来巨大冲击。
